消防工程图形符号大全

分类:
技术知识
来源:
2020/10/13 17:09

索安机电(www.sc-soan.com)

常见的基本符号



1、消防工程辅助符号

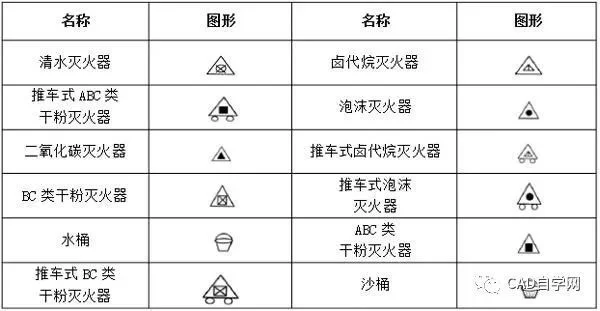

2、消防工程灭火器符号

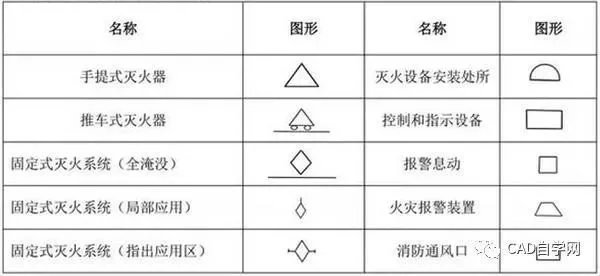

3、消防工程固定灭火器系统符号



4、消防工程灭火设备安装处符号

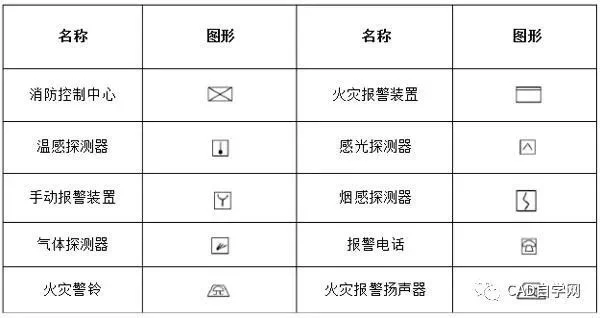

5、消防工程自动报警设备符号

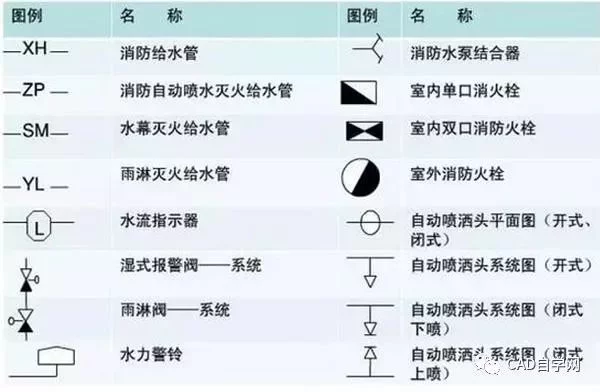

6、消防管道及配件符号







7、火灾报警系统图例





8、消防工程设计图示例
